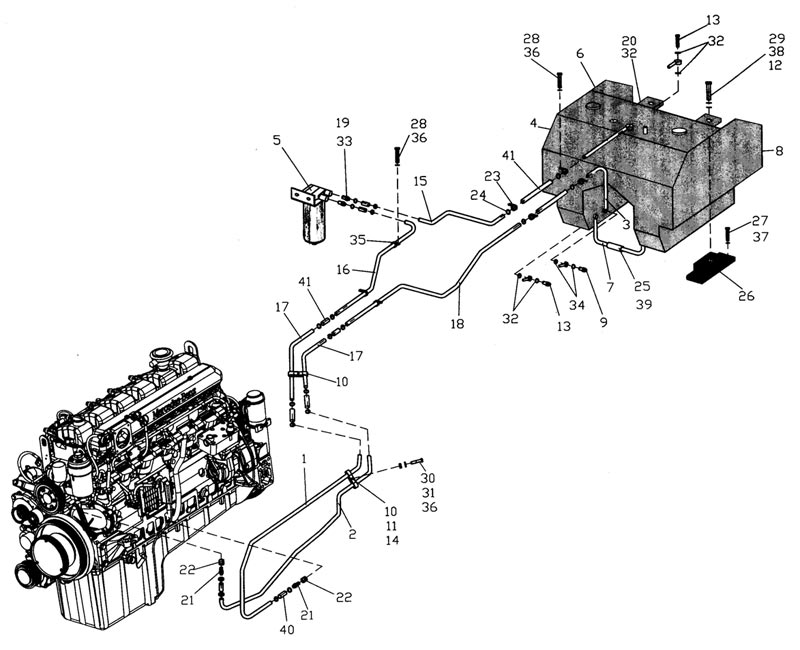

№ на рис. | Номер по каталогу | Название | Кол-во |
1 | 744Р2-1100310-1 | Труба | 1 |
2 | 744Р2-1100320-1 | Труба | 1 |
3 | 744Р2-1100330-1 | Труба | 1 |
4 | 744Р2-1100340-1 | Труба | 1 |
5 | R90-VIR-01 | Фильтр грубой очистки топлива | 1 |
6 | 700.420205 | Сапун | 1 |
7 | 744-1100030 | Труба | 2 |
8 | 744Р1-1101000 | Бак топливный | 1 |
9 | 700.1100038 | Болт зажимной | 1 |
10 | 700.3400019 | Скоба | 4 |
11 | 700.3400021-1 | Втулка распорная | 2 |
12 | 700А.0023082 | Шайба | 4 |
13 | 700А.1100039 | Болт зажимной | 3 |
14 | 700А.1100057-01 | Втулка | 4 |
15 | 744Р2-1100301-1 | Труба | 1 |
16 | 744Р2-1100302-1 | Труба | 1 |
17 | 744Р2-1100303-1 | Труба | 2 |
18 | 744Р2-1100306-1 | Труба | 1 |
19 | 744Р2-1100711 | Штуцер | 2 |
20 | 744Р2-1100714 | Заглушка | 1 |
21 | 910 105 010 007 | Штуцер | 2 |
22 | 915 017 012 200 | Гайка | 2 |
23 | D14 14/15 (H14-000-270) | Хомут обрезиненный | 6 |
24 | 12-22/9DIN3017 | Хомут Norma TORRO | 20 |
25 | 16-27/9DIN3017 | Хомут Norma TORRO | 2 |
26 | АКСС-400М | Амортизатор | 4 |
27 | М16х40 | Болт | 16 |
28 | М8х16 | Болт | 11 |
29 | М27х70,88,45Х | Болт | 4 |
30 | М8х35 | Болт | 2 |
31 | М8 | Гайка | 2 |
32 | 12М1 | Прокладка | 7 |
33 | 16М1 | Прокладка | 2 |
34 | 20М1 | Прокладка | 2 |
35 | 14.22.9,0 | Скоба | 5 |
36 | 8.65Г | Шайба | 13 |
37 | 16.65Г | Шайба | 16 |
38 | 27.65Г | Шайба | 4 |
39 | 8х16,5-1,6 | Рукав | 1 |
40 | 10х17,5-1,5 | Рукав | 1 |
41 | 14х23-1,6 | Рукав | 1 |
