Трактор К-744Р2

• Печать
• E-mail

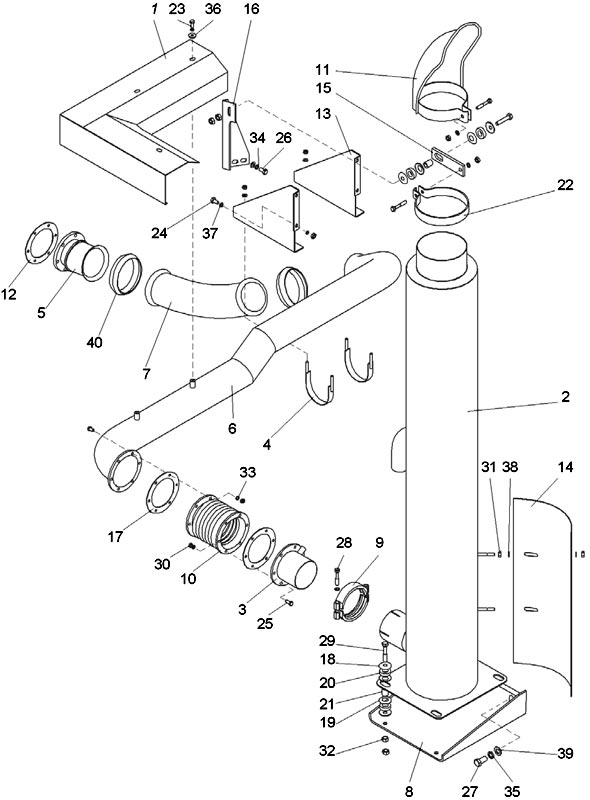

№ на рис.	Номер по каталогу	Название	Кол-во
1	744Р2-1200020	Кожух	1
2	744Р2-1200050	Глушитель	1
3	744Р2-1200300	Фланец	1
4	744Р2-1200330	Стяжка	2
5	744Р2-1200380	Патрубок	1
6	744Р2-1200400-1	Труба выхлопная	1
7	5104069	Сильфон	1
8	744Р-1200030	Кронштейн	1
9	744Р-1200040	Кольцо обжимное	1
10	700.0010070-1	Сильфон	1
11	2256010-1200120	Насадок	1
12	744Р2-1200166	Прокладка	1
13	744Р2-1200341	Ребро	2
14	744Р-1200001	Экран теплозащитный	1
15	744Р-1200011	Планка	1
16	744Р-1200012	Кронштейн	1
17	700.0010022	Прокладка	2
18	700.1300027	Шайба	10
19	700.1300027-1	Шайба	10
20	700.1300028	Кольцо	10
21	700.1300029	Втулка	5
22	2256010-1200043	Хомут	1
23	М8х16	Болт	3
24	М8х20	Болт	4
25	М8х25	Болт	12
26	М10х20	Болт	2
27	М16х32	Болт	2
28	М10х55	Болт	4
29	М12х65	Болт	5
30	М8	Гайка	28
31	М10	Гайка	2
32	М12	Гайка	10
33	8,65Г	Шайба	19
34	10,65Г	Шайба	6
35	12,65Г	Шайба	2
36	8	Шайба	3
37	8	Шайба	16
38	10	Шайба	2
39	16	Шайба	2
40	80910/3	Хомут	2
