Трактор К-744Р2

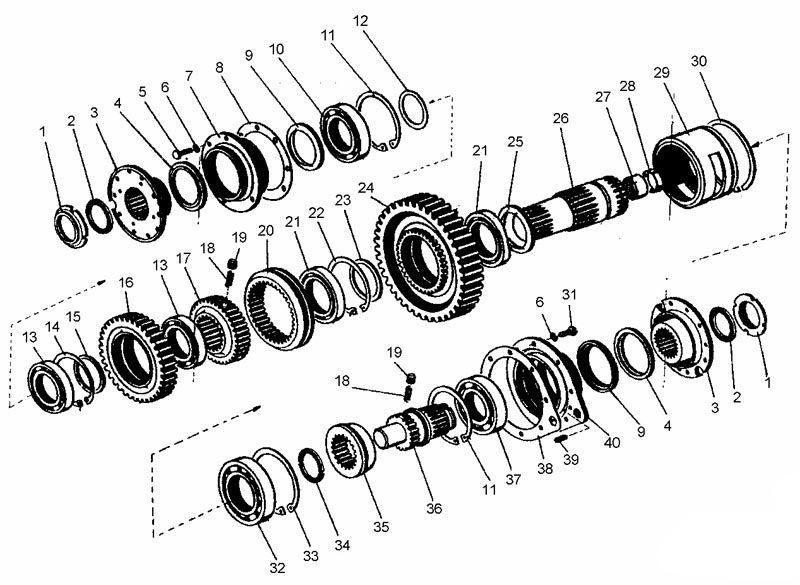

№ на рис. Номер по каталогу Название Кол-во
1 700А.1701492 Гайка 2
2 700.2302037-1 Кольцо уплотнительное 2
3 700А.1701160 Фланец 2
4 700А.1701156 Кольцо 2
5 М12х25 Болт 15
6 12,65Г Шайба 15
7 700.1701178 Обойма 1
8 700.1701179 Прокладка 1
9 2.1.110х135-4 Манжета 2
10 2218К2 Подшипник 1
11 В160 Кольцо 2
12 700А.1701359 Кольцо 1
13 118 Подшипник 2
14 В140 Кольцо 1
15 700А.1701479-03 Кольцо 1
16 2256010-1701021-1 Шестерня 1
17 700А.1701169 Муфта 1
18 700.1701401 Пружина 6
19 700.1701293 Фиксатор 6
20 700.1701171-1 Муфта 1
21 120 Подшипник 2
22 В150 Кольцо 1
23 700А.1701479-04 Кольцо 1
24 2256010-1701043-1 Шестерня 1
25 2256010-1701027 Кольцо 1
26 2256010-1701031 Вал раздаточный 1
27 943/50 Подшипник 1
28 700.1701159-1 Втулка 1
29 700.1701328-1 Обойма 1
30 700.1701488 Кольцо стопорное 1
31 М12х30 Болт 8
32 6-220А Подшипник 1
33 В180 Кольцо 1
34 2256010-1701025 Полукольцо 2
35 700.1701174-2 Муфта зубчатая передвижная 1
36 700А.1701145 Вал 1
37 218А Подшипник 1
38 700.1701313 Прокладка 1
39 8u8х18 Штифт 2
40 700А.1701147-2 Крышка 1



№ на рис. Номер по каталогу Название Кол-во
1 700А.1701492 Гайка 2
2 700.2302037-1 Кольцо уплотнительное 2
3 700А.1701160 Фланец 2
4 700А.1701156 Кольцо 2
5 М12х25 Болт 15
6 12,65Г Шайба 15
7 700.1701178 Обойма 1
8 700.1701179 Прокладка 1
9 2.1.110х135-4 Манжета 2
10 2218К2 Подшипник 1
11 В160 Кольцо 2
12 700А.1701359 Кольцо 1
13 118 Подшипник 2
14 В140 Кольцо 1
15 700А.1701479-03 Кольцо 1
16 2256010-1701021-1 Шестерня 1
17 700А.1701169 Муфта 1
18 700.1701401 Пружина 6
19 700.1701293 Фиксатор 6
20 700.1701171-1 Муфта 1
21 120 Подшипник 2
22 В150 Кольцо 1
23 700А.1701479-04 Кольцо 1
24 2256010-1701043-1 Шестерня 1
25 2256010-1701027 Кольцо 1
26 2256010-1701031 Вал раздаточный 1
27 943/50 Подшипник 1
28 700.1701159-1 Втулка 1
29 700.1701328-1 Обойма 1
30 700.1701488 Кольцо стопорное 1
31 М12х30 Болт 8
32 6-220А Подшипник 1
33 В180 Кольцо 1
34 2256010-1701025 Полукольцо 2
35 700.1701174-2 Муфта зубчатая передвижная 1
36 700А.1701145 Вал 1
37 218А Подшипник 1
38 700.1701313 Прокладка 1
39 8u8х18 Штифт 2
40 700А.1701147-2 Крышка 1
