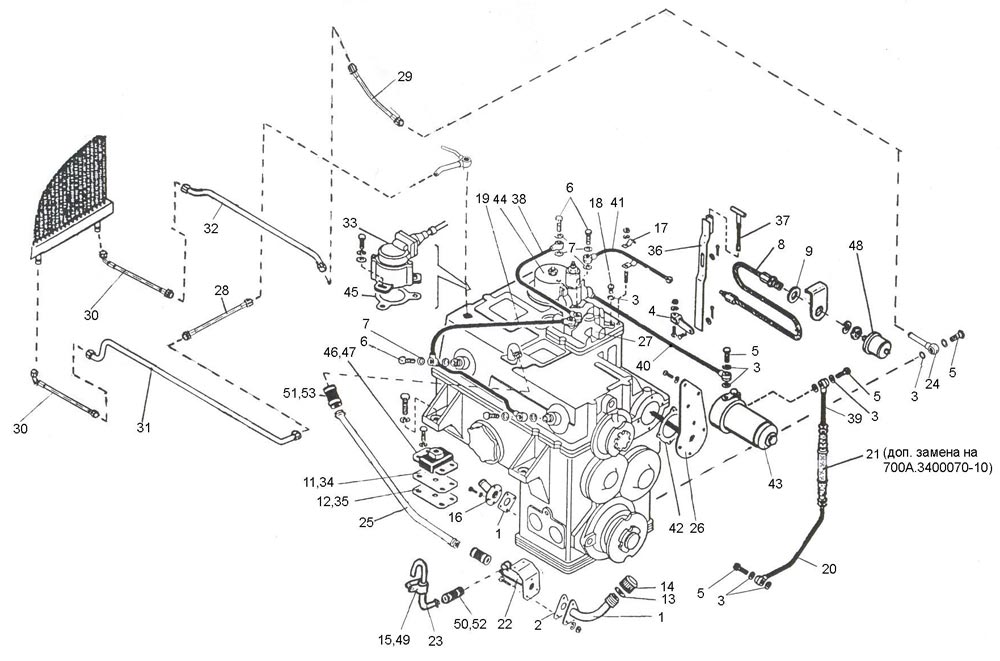

№ на рис. | Номер по каталогу | Название | Кол-во |
1 | 700.1701251-1 | Прокладка | 1 |
2 | 700.1701275 | Прокладка | 1 |
3 | 700.1701413-1 | Прокладка | 11 |
4 | 700.1719012-1 | Рычаг | 1 |
5 | 700.1724023-2 | Болт зажимной | 5 |
6 | 700.1724045 | Болт зажимной | 5 |
7 | 700.3429042-1 | Прокладка | 12 |
8 | 700.380009 | Рукав | 1 |
9 | 700.3800017 | Втулка | 2 |
10 | 700А.0017170 | Патрубок | 1 |
11 | 700А.0017098-01 | Прокладка | 6 |
12 | 700А.0017098-02 | Прокладка | 4 |
13 | 700А.0017105 | Прокладка | 1 |
14 | 700А.0017106 или | Колпачок | 1 |
15 | 700А.1100057-02 | Втулка | 1 |
16 | 700А.1700120 | Труба | 1 |
17 | 700А.1700026 | Скоба | 2 |
18 | 700А.1700072-03 | Пробка | 1 |
19 | 700А.1724120-1 | Трубопровод | 1 |
20 | 700А.1724160-3 | Труба | 1 |
21 | 700А.3400070 | Рукав | 1 |
22 | 744-0017010 | Кронштейн | 1 |
23 | 744-0017023 | Труба | 1 |
24 | 744Р-0017080 | Труба | 1 |
25 | 744Р-0017014 | Труба | 1 |
26 | 744Р-1700100-1 | Кронштейн | 1 |
27 | 744Р-1702000 | Механизм переключения передач | 1 |
28 | 744Р1-3400190 | Рукав Dy20 | 1 |
29 | 744Р1-3400190-01 | Рукав Dy20 | 1 |
30 | 744Р1-3400220 | Рукав | 2 |
31 | 744Р2-0017310 | Труба | 1 |
32 | 744Р2-0017330-1 | Труба | 1 |
33 | 2001.3843 | Датчик тахометра | 1 |
34 | 2256010-0017039 | Прокладка | 8 |
35 | 2256010-0017039-01 | Прокладка | 4 |
36 | 2256010-1700010-1 | Рычаг | 1 |
37 | 2256010-1700020 | Рукоятка | 1 |
38 | 2256010-1700090-1 | рубопровод | 1 |
39 | 2256010-1700120-01 | Труба | 1 |
40 | 2256010-1700130 | Труба | 1 |
41 | 2256010-1700140 | Труба | 1 |
42 | 2256010-1700021 | Прокладка | 1 |
43 | 2256010-1716000 | Фильтр коробки передач | 1 |
44 | 2256010-1748000-2 | Гидроаккумулятор | 1 |
45 | 2256010-3800012 | Прокладка | 1 |
46 | АКСС-220М | Амортизатор | 2 |
47 | АКСС-400М | Амортизатор | 2 |
48 | ММ359 | Датчик давления масла | 1 |
49 | 22.22.9,0 | Скоба | 1 |
50 | 20-32 | Хомут червячный Norma | 2 |
51 | 50-70 | Хомут червячный Norma | 4 |
52 | 16х25-1,6 | Рукав | 0,1 м |
53 | 42х56,5-1,5 | Рукав | 2x0,1м |
