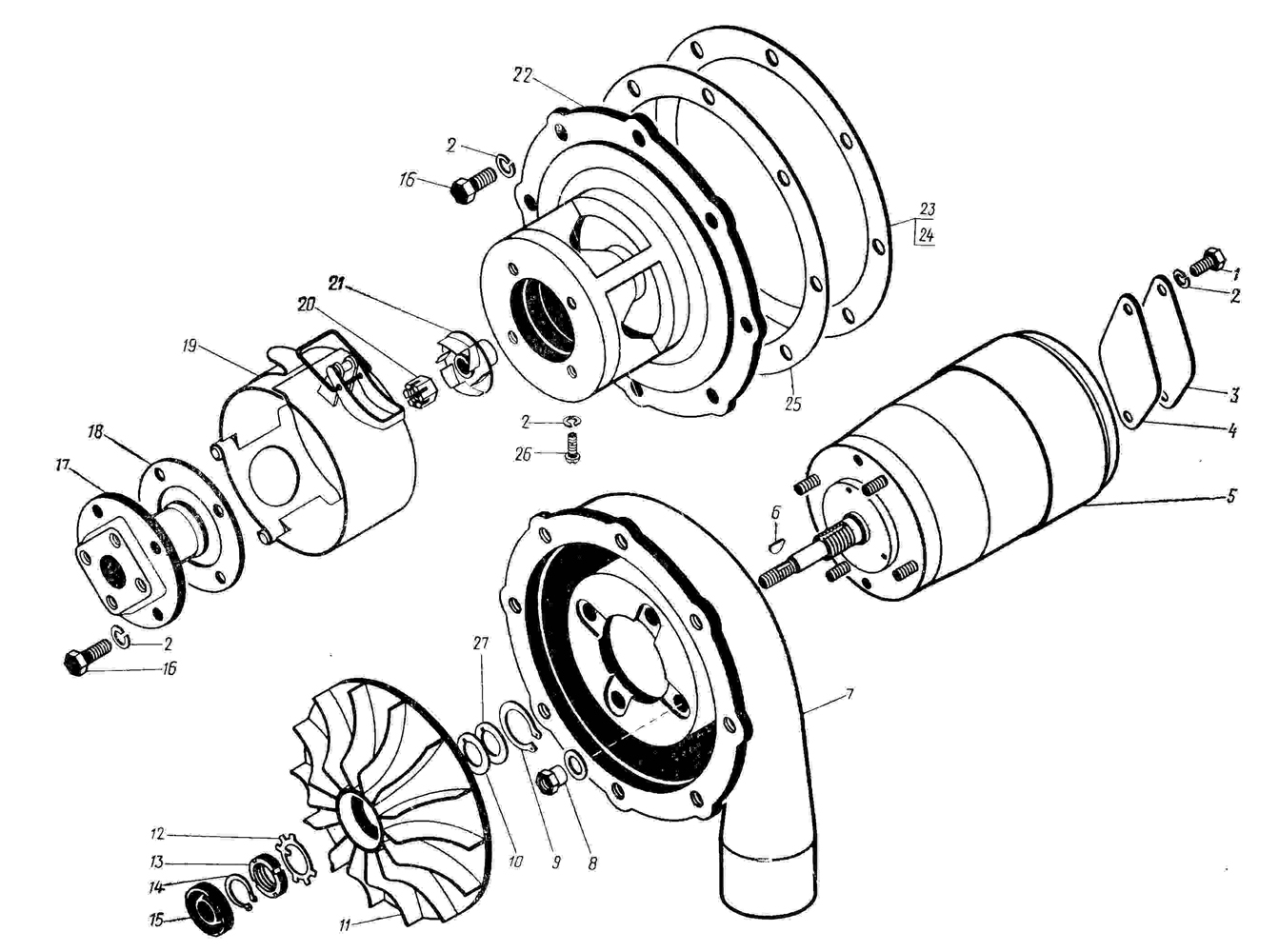

№ на рис. | Номер по каталогу | Название | Кол-во |
1 | М6Х12 | Болт | 2 |
2 | 6.65Г | Шайба | 16 |
3 | 700.15.01.083 | Крышка | 1 |
4 | 700.15.01.082 | Прокладка | 1 |
5 | 700.15.01.080-1 | Электродвигатель МЭ-222 | 1 |
6 | 700.15.01.086 | Шпонка | 2 |
7 | 700.15.01.011-1 | Улитка | 1 |
8 | 700.15.01.017 | Гайка | 4 |
9 | Б12 | Кольцо | 1 |
10 | 700.15.01.059-1 | Кольцо | 3 |
11 | 700.15.01.015-2 | Крыльчатка | 1 |
12 | 12,01 | Шайба стопорная | 1 |
13 | AM 12Х1,25 | Гайка | 1 |
14 | Б25 | Кольцо | 1 |
15 | 700.15.01.110 | Манжета | 1 |
16 | М6Х18 | Болт | 12 |
17 | 700.15.01.085-1 | Фланец | 1 |
18 | 700.15.01.084-01 | Прокладка | *1 |
18 | 700.15.01.084-02 | Прокладка | *1 |
18 | 700.15.01.084-03 | Прокладка | *1 |
19 | 700.15.01.130 | Крышка | 1 |
20 | 700.15.01.025-1 | Гайка | 1 |
21 | 700.15.01.014-2 | Крыльчатка | 1 |
22 | 700.15.01.012-3 | Корпус | 1 |
23 | 700.15.01.076-01 | Прокладка | *2 |
24 | 700.15.01.076-02 | Прокладка | *2 |
25 | 700.15.01.019 | Прокладка | *1 |
26 | В1М6Х10 | Винт | 2 |
27 | 700.15.01.059-2 | Кольцо | 3 |
*1 Количество по мере необходимости, но не более 3 шт.; | |||
*2 Количество по мере необходимости, но не более 2 шт. |
