Трактор К-700А

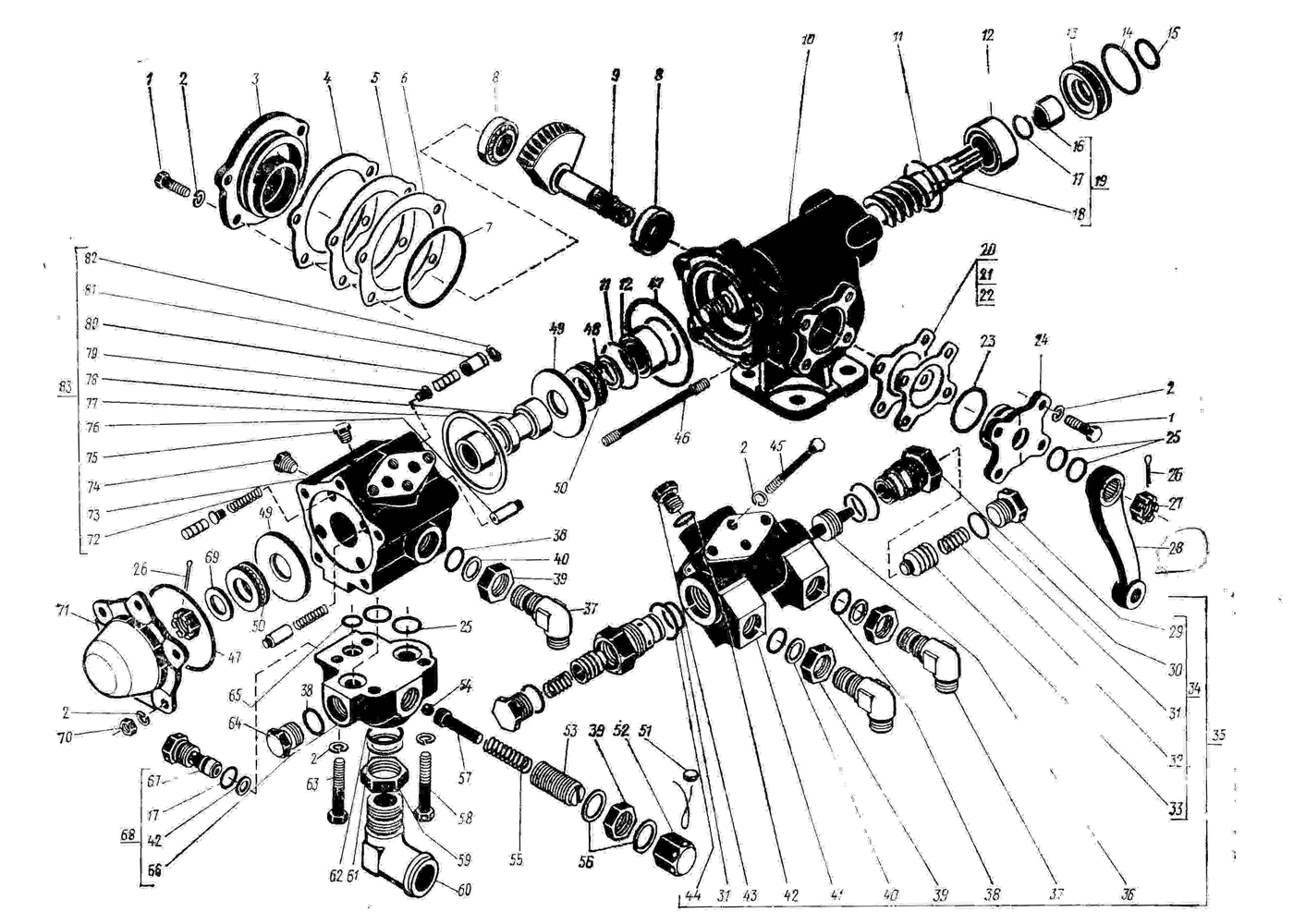

№ на рис. Номер по каталогу Название Кол-во
1 М12Х1,25Х30 Болт 8
2 12.65Г Шайба 21
3 700А.34.22.026 Крышка 1
4 700А.34.22.032-01 Прокладка 2
5 700А.34.22.032-02 Прокладка 3
6 700А.34.22.032-03 Прокладка 6
7 У-100Х95-3 Кольцо 1
8 7205К1 Подшипник 2
9 700А.34.22.029 Сектор 1
10 700А.34.22.024 Картер 1
11 700.34.22.054 Кольцо 3
12 4074106 Подшипник 2
13 700А.34.22.031 Втулка 1
14 У-55Х50-3 Кольцо 1
15 030-038-46-1-3 Кольцо 1
16 700.34.22.043 Втулка 1
17 020-025-30-1-3 Кольцо 2
18 700А.34.22.018 Червяк 1
19 700А.34.22.040 Червяк 1
20 700.34.22.034-1 Прокладка 1
21 700.34.22.034-2 Прокладка 2
22 700.34.22.034-3 Прокладка 1
23 Н1-52Х45-3 Кольцо 1
24 700А.34.22.027 Крышка 1
25 У-ЗОХ25-3 Кольцо 4
26 4Х36 Шплинт 2
27 М20Х1,5 Гайка 2
28 700А.34.22.025-1 Сошка 1
29 700.34.39.062 Пробка 2
30 700А.34.22.019 Корпус 2
31 У-32ХО-3 Кольцо 4
32 700.46.19.027 Пружина 2
34 700А.34.22.060 Клапан 1
35 700А.34.22.020 Коробка 1
36 700А.34.22.022 Толкатель 1
37 700А.34.22.014 Угольник 3
38 022-028-36-1-3 Кольцо 6
39 700.34.22.063 Гайка 4
40 700А.34.22.064 Кольцо 3
41 700А.34.22.021 Коробка 1
42 014-018-25-1-3 Кольцо 3
43 700А.34.22.023 Пробка 2
44 У-40Х35-3 Кольцо 2
45 М12Х90 Болт 4
46 М12Х 1,25х140 Шпилька 5
47 У-105Х100-3 Кольцо 2
48 700А.34.22.033 Шайба 1
49 700А.34.22.028 Шайба 2
50 8305 Подшипник 2
51 10/6,5 Пломба 1
52 700.34.22.043 Колпачок 1
53 700А.34.22.015 Винт 1
54 Б12,7-200 Шарик 1
55 700А.34.22.016 Пружина 1
56 700.34.22.042 Прокладка 2
57 700А.34.22.039 Направляющая 1
58 ЗМ12Х65 Болт 1
59 700.46.11.061 Гайка 1
60 700А.34.22.037-1 Угольник 1
61 700А.34.22.064-01 Кольцо 1
62 У-ОХ32-3 Кольцо 1
63 М12Х65 Болт 3
64 700А.30.22.041 Пробка 1
65 018-022-25-1-3 Кольцо 1
66 700А.34.22.035 Корпус 1
67 700А.34.22.036 Седло 1
68 700А.34.22.030 Корпус 1
69 20,01 Шайба 1
70 М12Х1.25 Гайка 5
71 700.34.22.021-2 Крышка 1
72 700.34.22.055 Пружина 4
73 700А.34.22.011-1 Корпус 1
74 KГ3/8" Пробка 1
75 КГ1/8" Пробка 1
76 700.34.22.056 Плунжер 4
77 700.34.22.061 Кольцо 2
78 700.34.22.012-1 Золотник 1
79 700.34.22.059-1 Толкатель 2
80 700А.34.22.034 Плунжер 4
81 700.34.22.057-1 Гильза 4
82 012-016-25-1-3 Кольцо 2
83 700А.34.22.010-1 Корпус 1
83 700.34.29.061 Клапан 2
