Трактор К-700А

• Печать
• E-mail

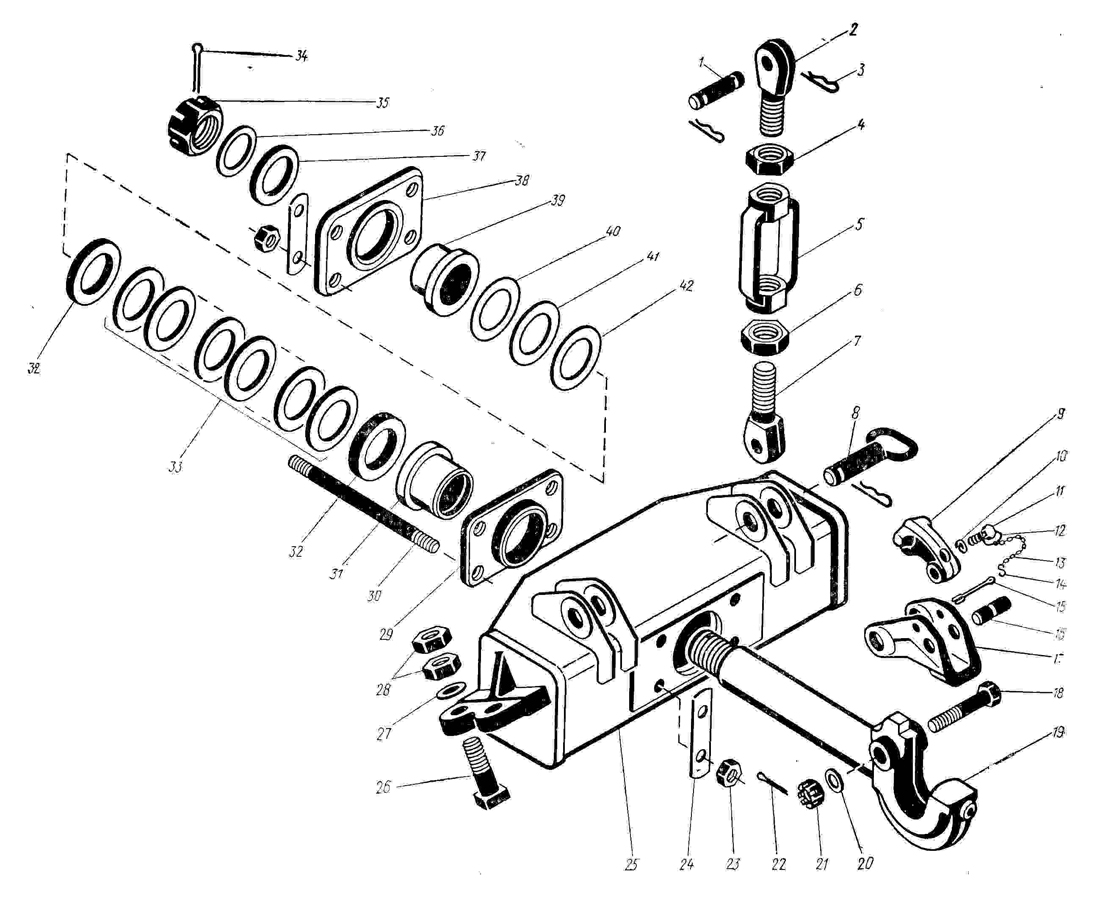

№ на рис.	Номер по каталогу	Название	Кол-во
1	700.46.00.026-1	Палец	2
2	700.46.00.095-01	Винт	2
3	2.3,6Х50	Шплинт	6
4	М36ХЗ	Гайка	2
5	700.46.00.024-5	Гайка	2
6	МЗбХЗлев	Гайка	2
7	700.46.00.095-02	Винт	2
8	700.46.00.040-1	Палец	2
9	700.46.29.028	Собачка	1
10	8.65Г	Шайба	1
11	ЗМ8Х35	Болт	1
12	700.46.29.032	Скоба	1
13	700.14.00.053	Звено цепи	10
14	700.46.29.031	Крючок	1
15	700.46.29.038	Шплинт	1
16	700.46.29.019	Ось	1
17	700.46.29.012-1	Защелка	1
18	700.46.29.018-1	Палец	1
19	700А.46.29.011-1	Крюк	1
20	24,01	Шайба	1
21	М24Х2	Гайка прорезная	1
22	5Х45	Шплинт	1
23	М20Х1,5	Гайка	8
24	700А.46.29.018	Планка	4
25	700А.46.29.010	Балка	1
26	700.46.00.028-3	Палец	4
27	30,01	Шайба	4
28	МЗОХ2	Гайка	8
29	700А.46.29.014-1	Фланец передний	1
30	700А.46.29.017	Шпилька	4
31	700А.46.29.024-01	Втулка	1
32	700А.46.29.013-2	Шайба	2
33	НС 100Х60Х7Х2	Пружина	14
34	8Х90	Шплинт	1
35	700.46.28.275-1	Гайка	1
36	700А.46.29.019	Прокладка	3
37	48,01	Шайба	1
38	700А.46.29.015-1	Фланец задний	1
39	700А.46.29.024	Втулка	1
40	700А.46.29.016-01	Прокладка	1
41	700А.46.29.016-02	Прокладка	2
42	700А.46.29.016-03	Прокладка	4
