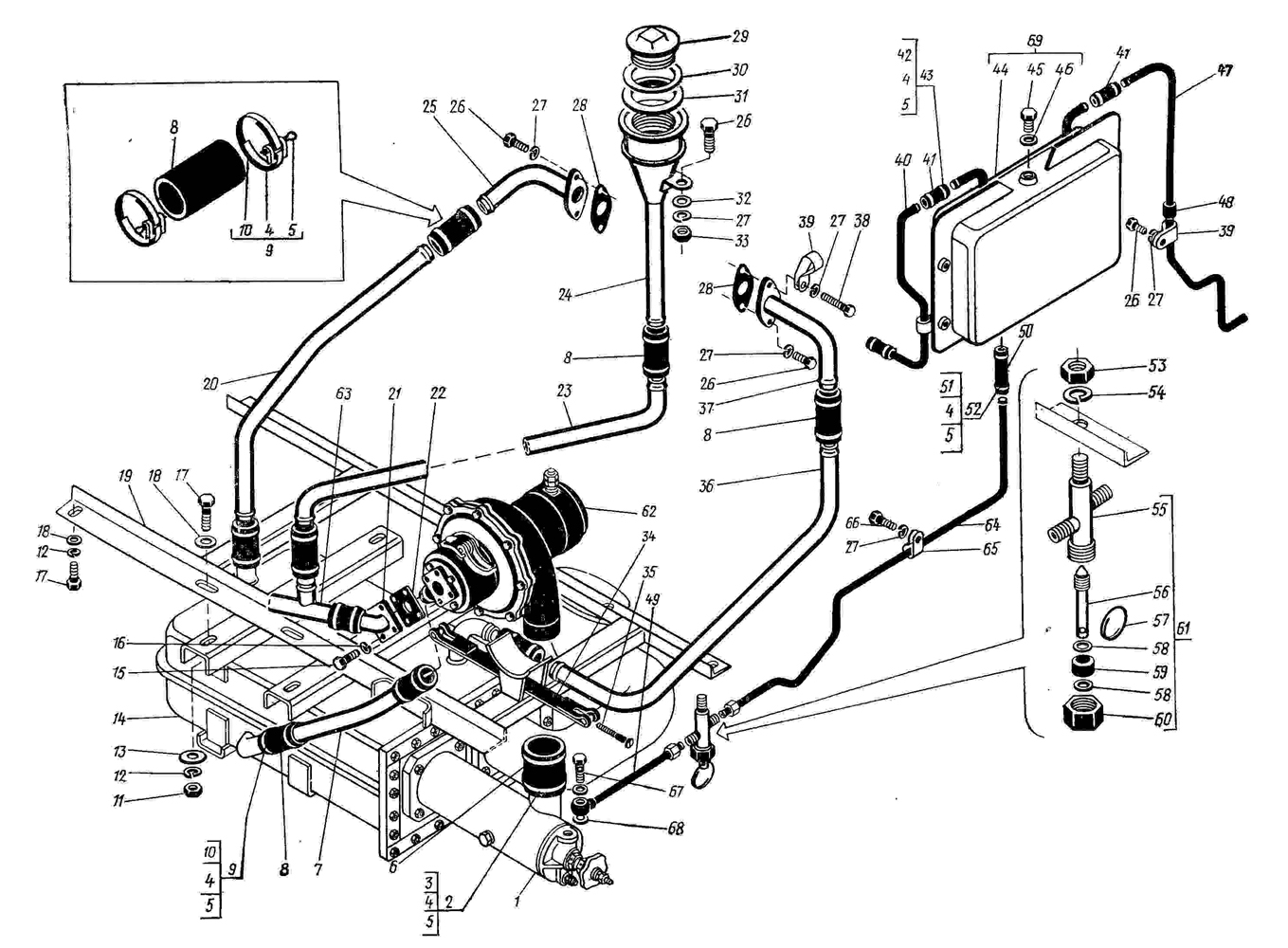

Трактор К-700А



№ на рис. Номер по каталогу Название Кол-во
1 700.15.03.000-3 Горелка 1
2 62-68-3 Хомут 2
3 62-68 Лента 2
4 ХР Рамка 32
5 ХШ Шплинт 32
6 701.15.04.066 Трубка 1
7 700А.15.04.014-01 Труба 1
8 701.15.04.065-2 Шланг 10
9 38-44-3 Хомут 20
10 38-44 Лента 20
11 М10 Гайка 4
12 10.65Г Шайба 8
13 10,01 Шайба 4
14 700.15.02.000-8 Котел 1
15 М6Х18 Болт 4
16 6.65Г Шайба 4
17 М10Х30 Болт 8
18 10,01 Шайба 8
19 700.15.00.090-6 Рама 1
20 700А.15.04.014-02 Труба 1
21 700.15.00.089-1 Патрубок 1
22 700.15.00.091 Прокладка 1
23 700A.15.04.030-1 Труба 1
24 700.15.04.210-2 Горловина 1
25 700.15.04.150-1 Труба 1
26 М8Х20 Болт 9
27 8.65Г Шайба 19
28 700.15.00.034 Прокладка 2
29 700.00.17.024-2 Пробка 1
30 700.00.17.011 Кольцо 1
31 700.13.00.057 Прокладка 1
32 8,01 Шайба 4
33 М8 Гайка 6
34 700.15.00.110 Лента 1
35 700.15.00.47 Винт 1
36 700А.15.04.014-03 Труба 1
37 700.15.04.310 Труба 1
38 М8Х30 Болт 1
39 ХП015Х9 Хомутик 3
40 700А.11.04.029-07 Труба 1
41 ФОХ17.5-15 Рукав 2
42 17-21 Лента 4
43 17-21-3 Хомут 4
44 700А.11.24.010 Бачок топливный 1
45 700А.17.00.072-04 Пробка 1
46 ФТ24Х32Х2 Прокладка 1
47 700А.11.04.029-03 Труба 1
48 4С10Х2 Трубка 2
49 700A.15.00.010 Труба 1
50 8Х15,5-16 Рукав 1
51 14-17 Лента 6
52 14-17-3 Хомут 2
53 M12xl,25 Гайка 1
54 12.65Г Шайба 1
55 700.15.00.038-2 Корпус 1
56 700.15.00.041 Игла 1
57 700.15.00.046 Кольцо 1
58 700.15.00.042 Шайба 2
59 700.15.00.043 Прокладка 1
60 700.15.00.045 Гайка 1
61 700.15.00.070-2 Кран 1
62 700.15.01.000-5 Нагнетатель 1
63 700А.15.04.040 Труба 1
64 700A.15.04.010 Труба 1
65 ХП08Х9 Хомутик 1
66 М8Х16 Болт 5
67 700.11.00.039 Болт 1
68 ФТ12Х18Х1,5 Прокладка 2
69 700А.11.24.000 Бачок 1
