Трактор К-700А

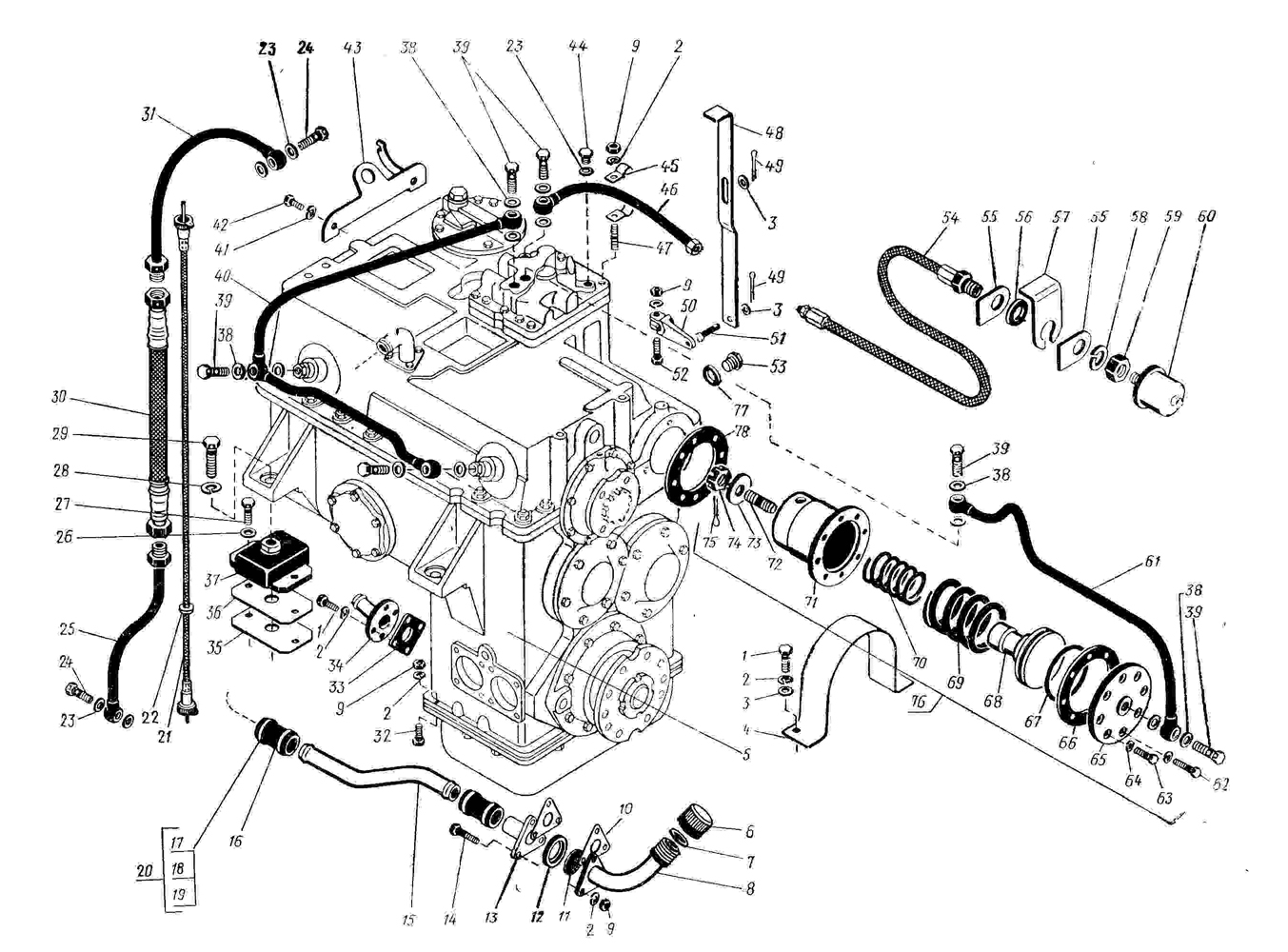

№ на рис. Номер по каталогу Название Кол-во
1 М10Х20 Болт 2
2 10.65Г Шайба 5
3 10,01 Шайба 2
4 700А.00.17.066-1 Кожух 1
5 700А.17.00.000 Коробка передач 1
6 700А.00.17.106 Колпачок 1
7 700А.00.17.105 Прокладка 1
8 700A.00.17.170 Патрубок 1
9 М10 Гайка 3
10 700.17.01.275 Прокладка 2
11 700A.00.17.180 Фильтр 1
12 700А.00.17.107 Кольцо 1
13 700А.67.13.350 Патрубок 1
14 М10Х30 Болт 3
15 700A.00.17.065-4 Труба 1
16 32Х42-16 Рукав 2
17 38-44 Лента 1
18 ХР Рамка 4
19 ХШ Шплинт 4
20 38-44-3 Хомут 4
21 700A.00.17.160 Вал 1
22 700.11.08.115 Кольцо 1
23 700.17.01.413 Прокладка 5
24 700.17.24.023-2 Болт 2
25 700А.17.24.160-3 Труба 1
26 140Т.65Г Шайба 8
27 М14Х45 Болт 8
28 22.65Г Шайба 4
29 ЗМ22Х65 Болт 4
30 700А.34.00.070 Рукав 1
31 700.17.24.410 Труба 1
32 700А.17.00.042 Болт 2
33 700.17.01.251-1 Прокладка 1
34 700А.17.00.120 Труба 1
35 700А.00.17.098-01 Прокладка 12
36 700А.00.17.098-02 Прокладка 8
37 700.00.17.170 Амортизатор 4
38 700.34.29.042 Прокладка 12
39 700.17.24.045 Болт 6
40 700А.17.24.120-1 Труба 1
41 12.65Г Шайба 1
42 М12Х30 Болт 10
43 700А.17.00.040 Кронштейн 1
44 700А.17.00.072-03 Пробка 1
45 700А.17.00.026 Скоба 2
46 700А.17.24.130-2 Труба 1
47 М10Х55 Шпилька 1
48 700А.17.00.069-1 Рычаг 1
49 2,5Х16 Шплинт 2
50 700.17.19.012-1 Рычаг 1
51 6-10в12Х30 Ось 1
52 М10Х45 Болт 2
53 700А.17.00.072 Пробка 1
54 700.38.00.090 Рукав 1
55 700.38.00.018 Планка 2
56 700.38.00.017 Втулка 1
57 700.28.01.119 Кронштейн 1
58 20.65Г Шайба 1
59 М20Х1.5 Гайка 1
60 700.38.00.070-1 Датчик ММ359 1
61 700А.17.24.140-1 Труба 1
62 М10Х40 Болт 5
63 М8Х20 Болт 4
64 8.65Г Шайба 4
65 700А.17.00.046 Крышка 1
66 700А.17.00.048 Прокладка 1
67 100-110-58-1-3 Кольцо 1
68 700А.17.00.043 Поршень 1
69 700А.17.00.044 Пружина 1
70 700А.17.00.045 Пружина 1
71 700А.17.00.080 Корпус 1
72 700А.17.00.047 Шпилька 1
73 700А.17.00.053 Шайба 1
74 M20Xl,5 Гайка 1
75 4Х40 Шплинт 1
76 700А.17.00.070 Гидроаккумулятор 1
77 ФТ12Х18Х1.5 Прокладка 1
78 700А.17.00.039 Прокладка 1
